在Protel 99 SE软件中，添加元件库的过程包括多个步骤，需要打开软件并导航到元件库管理界面，选择添加元件库的选项，可以从本地计算机或网络位置导入元件库文件，在导入过程中，需要注意文件格式的兼容性，完成导入后，新元件库将出现在元件库列表中，供用户在设计电路时使用，整个操作过程相对直观，但需要确保正确遵循步骤以确保元件库的成功添加。
如何在Protel 99 SE中增加元件库？
启动Protel 99 SE软件，并打开一个“.sch”原理图文件。

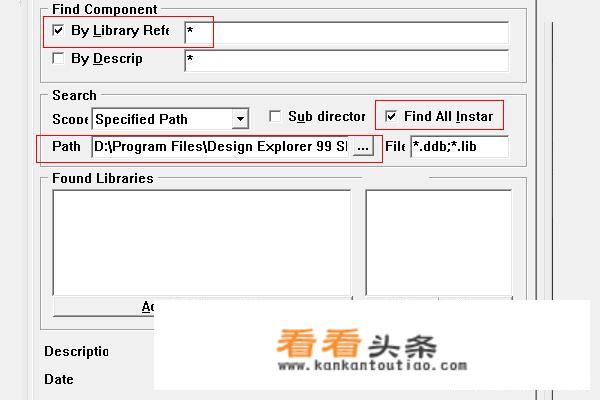

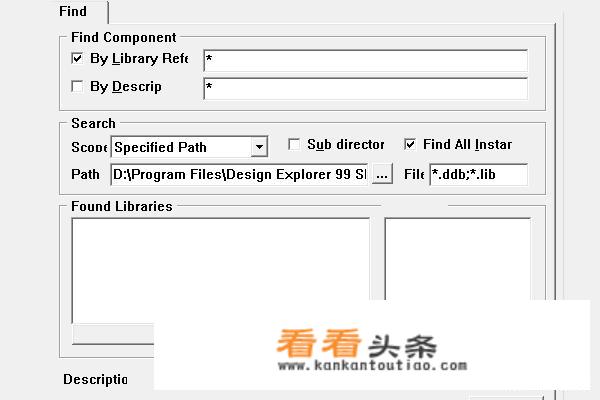

从菜单中选择【Tools】，接着选择【Find Component】，此时会弹出Find Schematic Component对话框。
在对话框中，勾选相关选项，然后指定库文件的路径，D:\Program Files\Design Explorer 99 SE\Library\Sch，之后点击【Find Now】按钮,开始搜索。
搜索后，所有的库文件都会被找出，选择你想要添加的库文件，Philips Microcontroller.LIB，点击【Add to library List】按钮,该文件就会成功添加到你的库中。

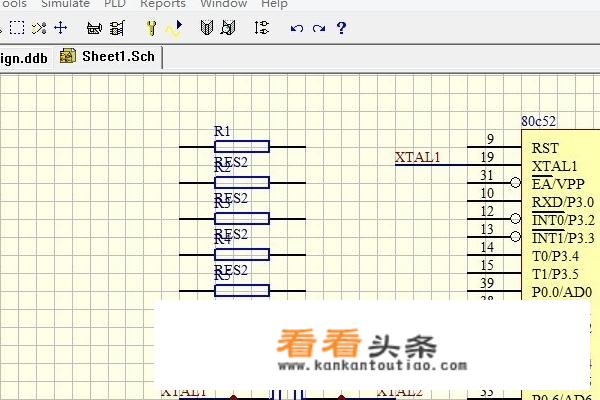

添加成功后，你可以在软件的Browser中查看到你刚刚添加的库文件,这样你就可以轻松地在原理图文件中使用该库中的元件了。
步骤详细描述了如何在Protel 99 SE软件中增加元件库，跟随步骤操作,你一定能成功添加所需元件库。
